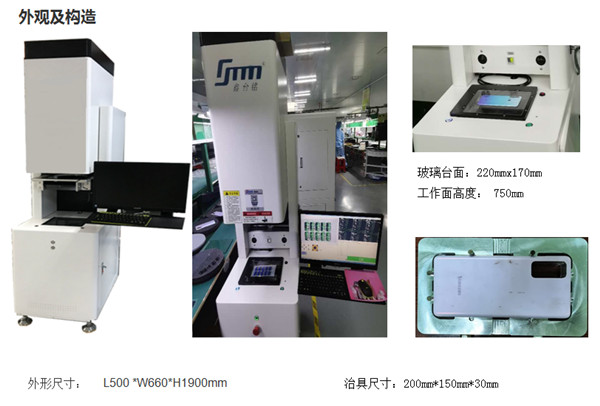

手機后蓋尺寸檢測設備方案

主要特點：

1、一鍵式尺寸檢測設備XTM-MPVI專業應用于手機殼體加工過程中的工藝檢驗管控，可以對于手機殼體加工過程中的外長、外寬、內長、內寬、攝像孔尺寸及位置度等結構上的需要量測的部位進行精準測量；

2、完整的圖像計量軟件功能：包括各類2D元素點、線、圓、弧、  Polyline、樣條曲線的測量；

3、完整的坐標系、構造，及公差計算功能；

4、CAD的導入導出、脫機編程功能；

5、高精度亞像素插補及鏡頭畸變補償功能；

6、目標識別與圖像匹配模塊（選配功能）；

7、自主專業機器視覺軟件開發，率先在計量級軟件中導入通用機器視覺算法、圖像預處理、拼接、形態學、雜邊與弱邊識別、灰度方差、色差判別、圖像模板、Blob、條碼、輪廓識別比對等高級功能；（選配功能）

8、運動測量模塊：支持對運動物體進行在線計量級高精度檢測；（選配功能）

9、可增加頂光源檢測LOGO。（選配功能）

檢測設備的應用:

1、檢測產品：

a、 3C產品手機后蓋。

b、功能擴展：手機中框，外框，玻璃，升降攝像頭等等。

2、檢測類型（平面尺寸）：

a、 檢測項為外長寬（檢測CT=1s/pcs）;

b 、功能擴展：表面LOGO，直線輪廓弧度，圓孔大小位置度等。

注： 檢測表面尺寸需要正價表面同軸燈或者表面分區燈（選配類型）。

3、還可應用在平板電腦、筆記本電腦、電子零部件等相關行業幾何尺寸測量，同時可以應用在機械加工、塑模制作等企業生產質量監控中。

軟件功能：

1、擁有點、直線、圓、弧、橢圓、矩形、槽形、等圖形元素的 尋邊工具& 構造工具;

2、一鍵測量;

3、自定義菜單管理功能；

4、實時報表輸出EXCEL文檔；

5、在視野范圍內可以尋找模板多個產品同時匹配測量；

6、操作換形簡單；
